DEFINICIONES E INTRODUCCIÓN A LA ALTIMETRÍA

Se da el nombre de nivelación al conjunto de operaciones por medio de las cuales se determina la elevación de un o más punto respecto a una superficie horizontal de referencia dada o imaginaria la cual es conocida como superficie o plano de comparación. El objetivo primordial de la nivelación es referir una serie de puntos a un mismo plano de comparación para poder deducir los desniveles entre los puntos observados. Se dice que dos o más puntos están a nivel cuando se encuentran a la misma cota o elevación respecto al mismo plano de referencia, en caso contrario se dice que existe un desnivel entre estos.

http://www.geofumadas.com/wp-content/uploads/2010/04/curvas-nivel-autocad1.jpg

CARACTERÍSTICAS DE LAS CURVAS DE NIVEL, MÉTODO PARA SU LEVANTAMIENTO

Una curva de nivel une punto de igual cota, to ando una serie de planos horizontales equidistantes se obtiene un conjunto de curvas de nivel, los cuales al proyectar los sobre un plano representan el relieve del terreno.

http://www.scouts284.org/masmadera/Taller_Orientacion/CURVAS_DE_NIVEL_files/curvasnivel.jpg

MÉTODOS PARA SU LEVANTAMIENTO

Entre los métodos más comunes empleados tenemos:

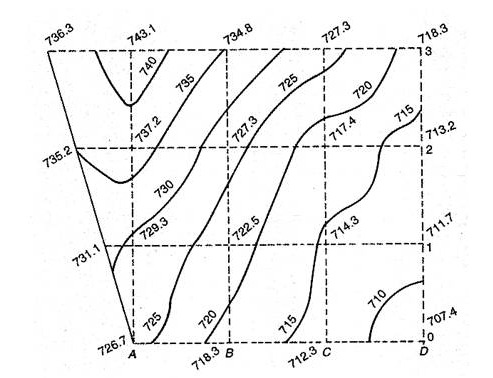

METODO DE CUADRICULA

Este método se utiliza para levantamiento de áreas pequeñas, en terrenos planos,  con pendientes uniformes de baja vegetación

El método consiste en trazar sobre el terreno un sistema reticular de 5, 10 o 20 m de lado con la ayuda de cintas métricas, teodolito, nivel, escuadras; dependiendo de la precisión requerida.

https://www.monografias.com/trabajos93/metodo-cuadricula/image008.jpg

METODO DE RADIACION

El método de radiación es el método comúnmente emplead en levantamiento de superficies de mediana y gran extensión, en zonas de topografía accidentada, con vegetación espesa

Este método se apoya en una poligonal base previamente levantada a partir de cuyos vértices se hacen radiaciones a fin de determinar la ubicación de los puntos de relleno y de los detalles.

http://ocw.upm.es/ingenieria-cartografica-geodesica-y-fotogrametria/topografia-ii/Radiacion_Teoria.pdf

MÉTODO DE SECCIÓN TRANSVERSALES

Este método es comúnmente utilizado en levantamientos para estudio y proyectes de carreteras y ferrocarriles.

Al igual que en el método de radiación, se debe estableces previamente una o varias poligonales de apoyo, niveladas y compensadas.

DIFERENTES METODOS DE GRAFICACION DE CURVAS DE NIVEL

INTERPOLACION

Es un procesk de interpolación lineal, ya que en la determinación de detalles se toman de cotas de los punto de quiebre de terreno, por lo que la cota o elavacion del terreno varia uniformemente entre un punto y otro.

EQUIDISTANCIA

La distancia vertical o desnivel entre dos curvas consecutivas es constante y se denomina equidistancia. El valor  depende de la escala y de la precisión con que se desea elaborar el mapa.

PUNTO DE COTAS REDONDA

Son aquellos que tienen exactamente la elevación requerida en una curva de nivel, para distinguirlos de los que en general, no teniendo la altura exacta quedan fuera del trazado de cualquiera de ellas.

CONCLUCION

Las curvas de nivel son las líneas que unen los puntos de cotas enteras de igual elevación.
